XTOOL KC501

PRODUKTBESKRIVNING

Xtool KC501 är en kraftfull och professionell bilnyckel- och chipprogrammerare, utvecklad för avancerad programmering av nycklar, transpondrar och MCU/EEPROM-chips. Med modern design och omfattande funktionalitet är KC501 ett oumbärligt verktyg för professionella användare inom bilnyckelprogrammering.

Enheten kan läsa och skriva nycklar, läsa fjärrfrekvenser, generera återförsäljarnycklar (dealer keys) samt läsa och skriva MCU- och EEPROM-chips. KC501 har även stöd för Mercedes infraröda nycklar och kan anslutas till PC eller surfplatta för förbättrad användarupplevelse.

KC501 är fullt kompatibel med Xtool X100 PAD3 (X100 PAD Elite), XT90, E2S, Prodigy.

Funktioner

🔑 Läs och skriv nycklar

KC501 stöder läsning och skrivning av bilnycklar, läsning av nyckelns fjärrfrekvens samt generering av återförsäljarnycklar.

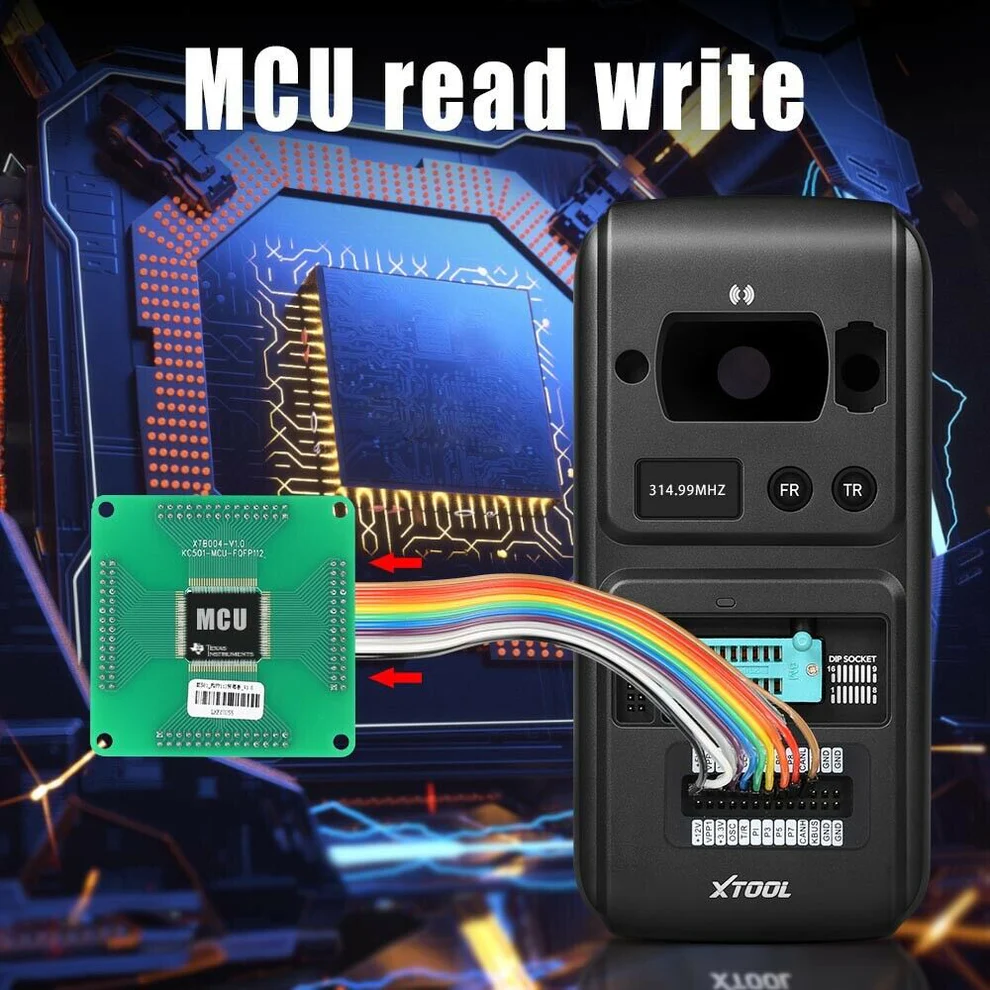

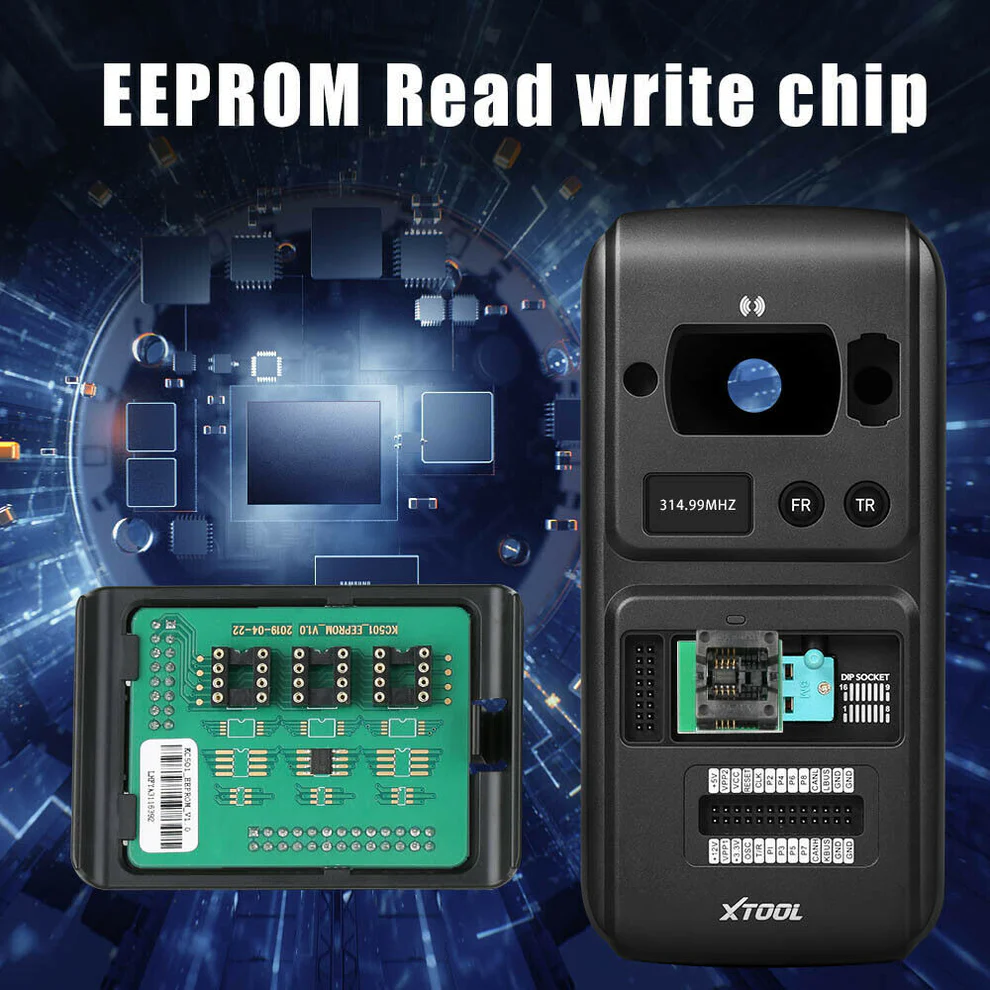

💾 Läs och skriv MCU / EEPROM

Enheten kan läsa och skriva data från MCU- och EEPROM-chips, vilket gör den lämplig för avancerad nyckel- och ECU-programmering.

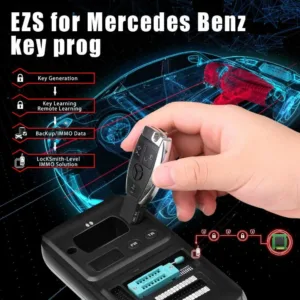

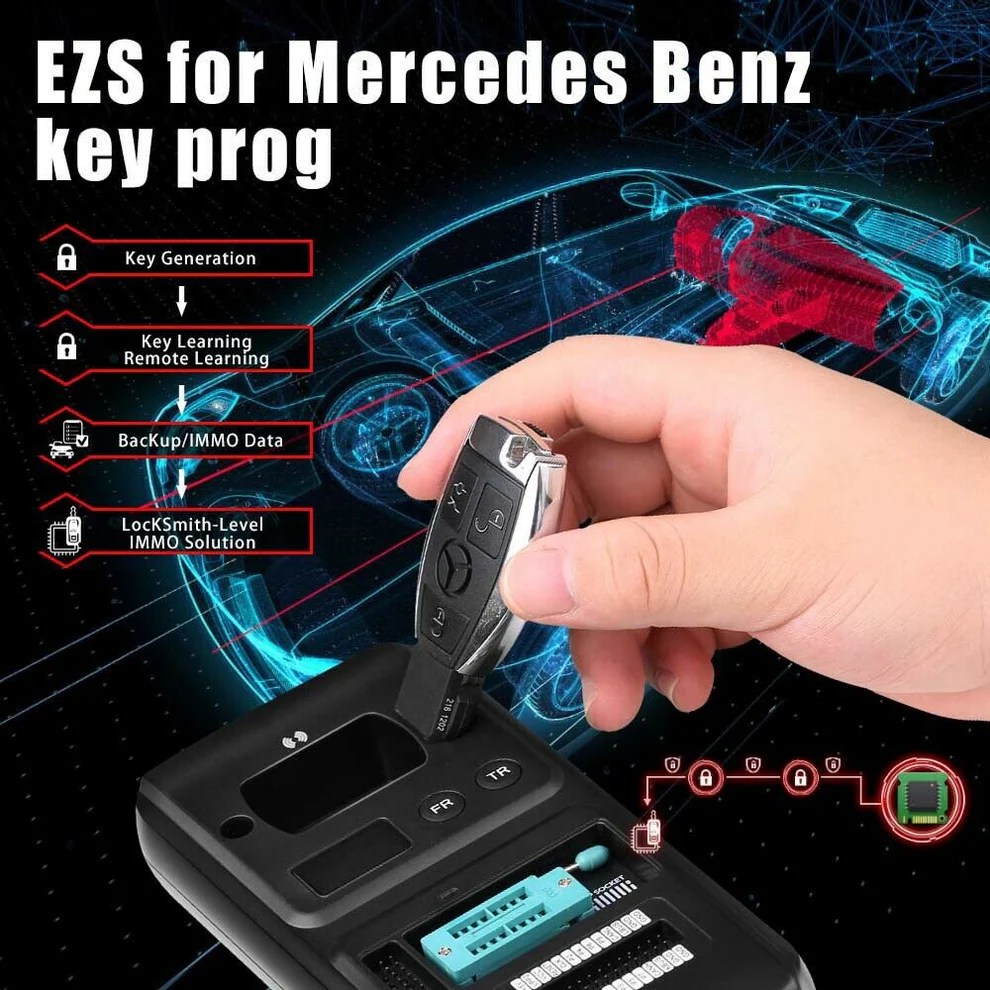

🚗 Mercedes infraröda nycklar

KC501 kan läsa och skriva Mercedes infraröda nycklar, vilket gör den till ett utmärkt val för Mercedes-programmering.

💻 PC- och surfplatteanslutning

Stöd för anslutning till PC eller surfplatta för smidig hantering och förbättrad användarupplevelse.

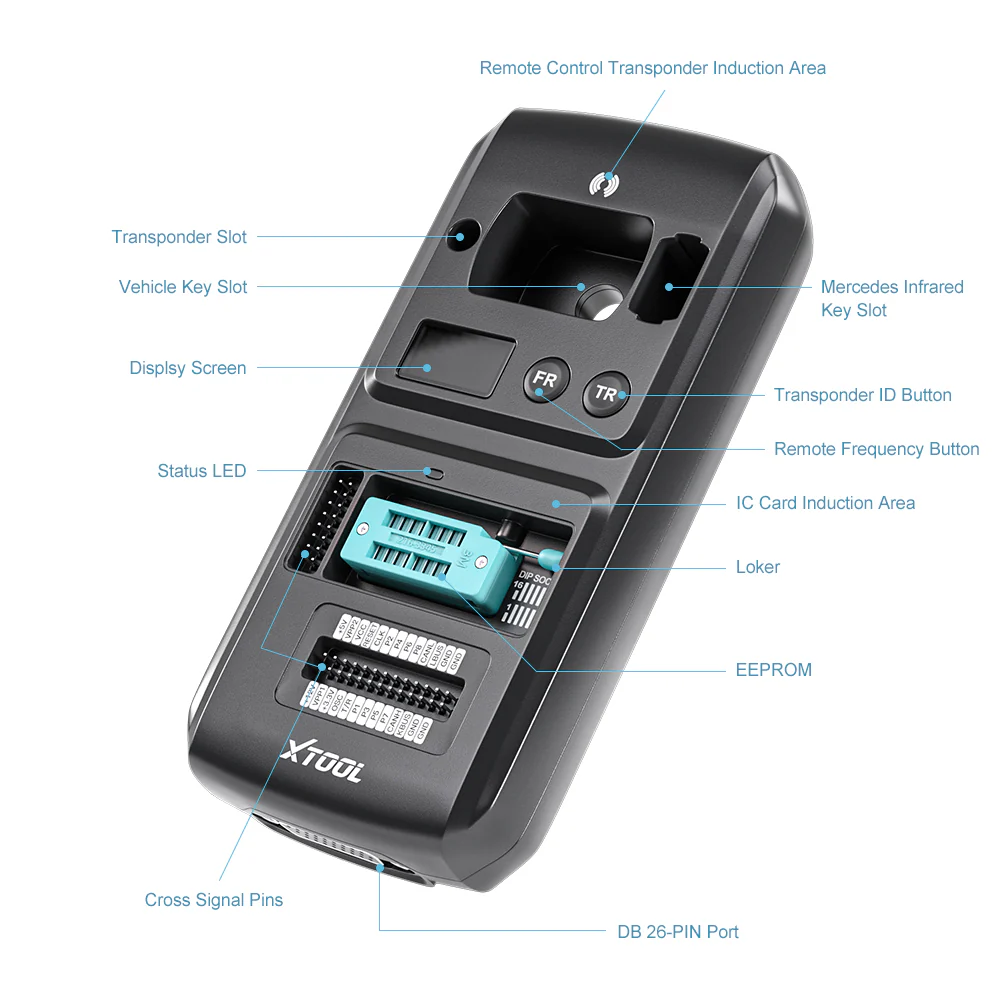

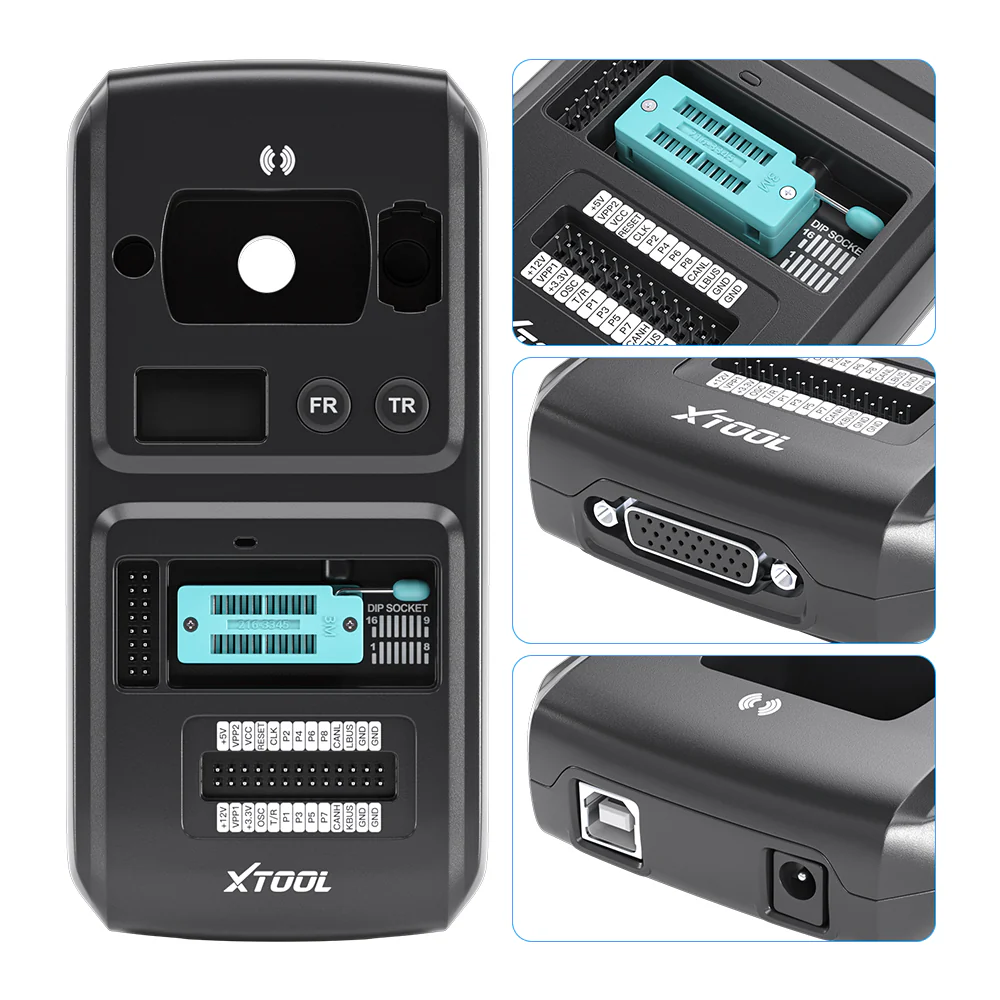

Gränssnitt & portar

1. DC-port – 12V DC strömförsörjning

2. USB-port – Datakommunikation och 5V DC strömförsörjning
   (USB Type-B används för data och ström mellan PC och KC501)

3. DB26-port – Anslutning för Mercedes infraröd kabel, ECU-kabel, MCU-kabel och MC9S12-kabel

4. Korssignalstift – För MCU-kort, MCU-reservkabel eller DIY-signalgränssnitt

5. Låsfack (Clamper) – Säkrar EEPROM-komponenten vid läsning/skrivning

6. EEPROM-transponderfack – För EEPROM-transponder eller EEPROM-kontakt

7. Status-LED – Visar aktuell arbetsstatus

8. IC-kort induktionsområde – För läsning och skrivning av IC-kort

9. Display – Visar fjärrfrekvens eller transponder-ID

10. Fjärrfrekvensknapp – Visar fjärrfrekvens på displayen

11. Transponder-ID-knapp – Visar transponder-ID

12. Transponderfack – För placering av transponder

13. Fordonsnyckelplats – För läsning och skrivning av fordonsnycklar

14. Fjärrkontrollens induktionsområde – Läser och skriver transponderdata från fjärrkontroll

15. Mercedes infrarött nyckelfack – För Mercedes infraröd nyckel

Tekniska specifikationer

• Skärm: 320 × 480 TFT färgskärm

• Arbetsspänning: 9V – 18V

• Arbetstemperatur: –10 ℃ till +60 ℃

• Förvaringstemperatur: –20 ℃ till +60 ℃

• Strömförsörjning: 12V DC

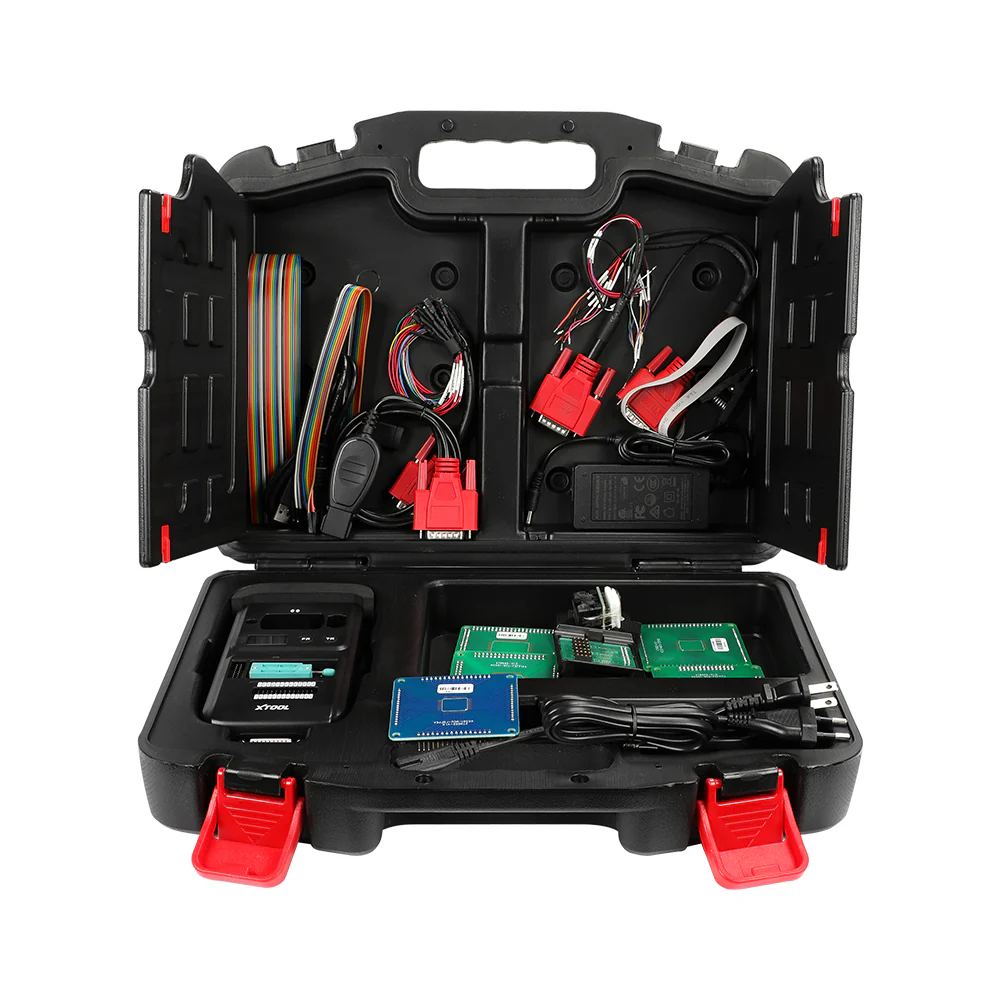

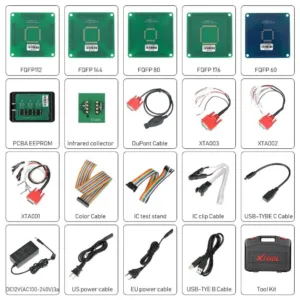

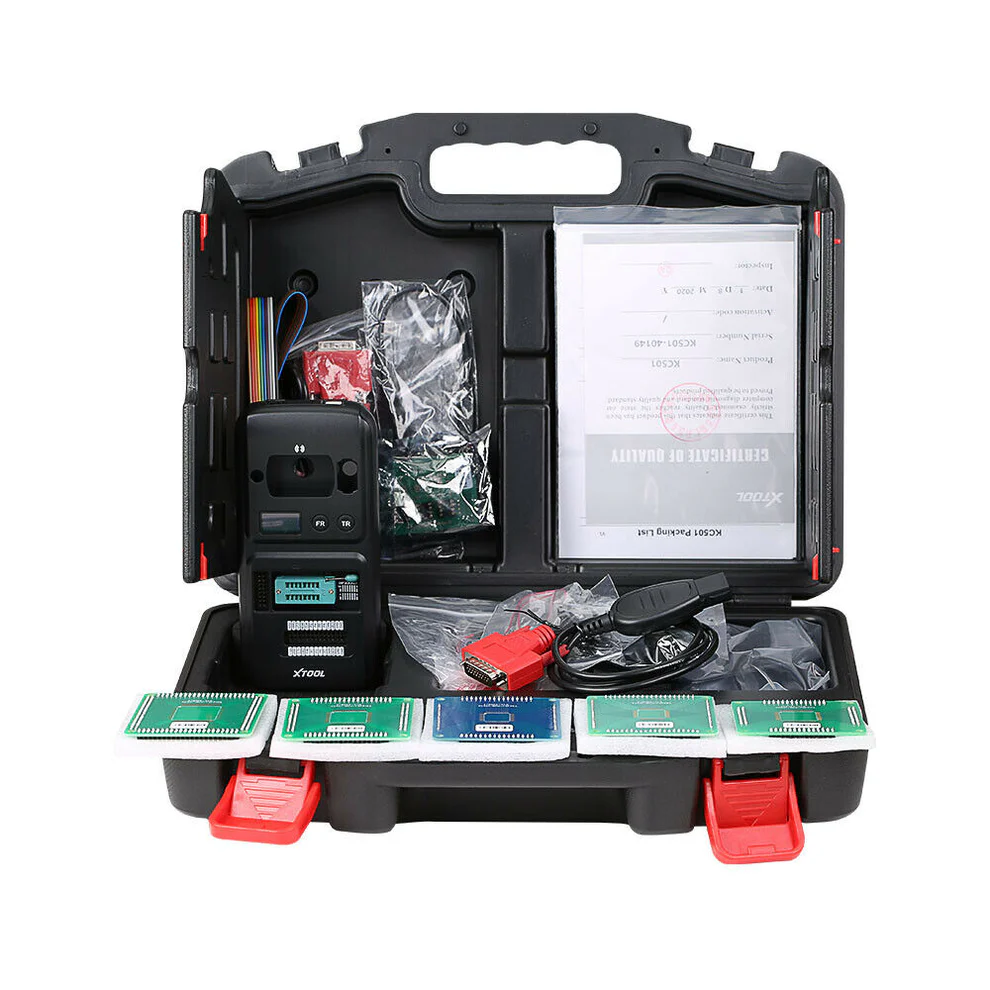

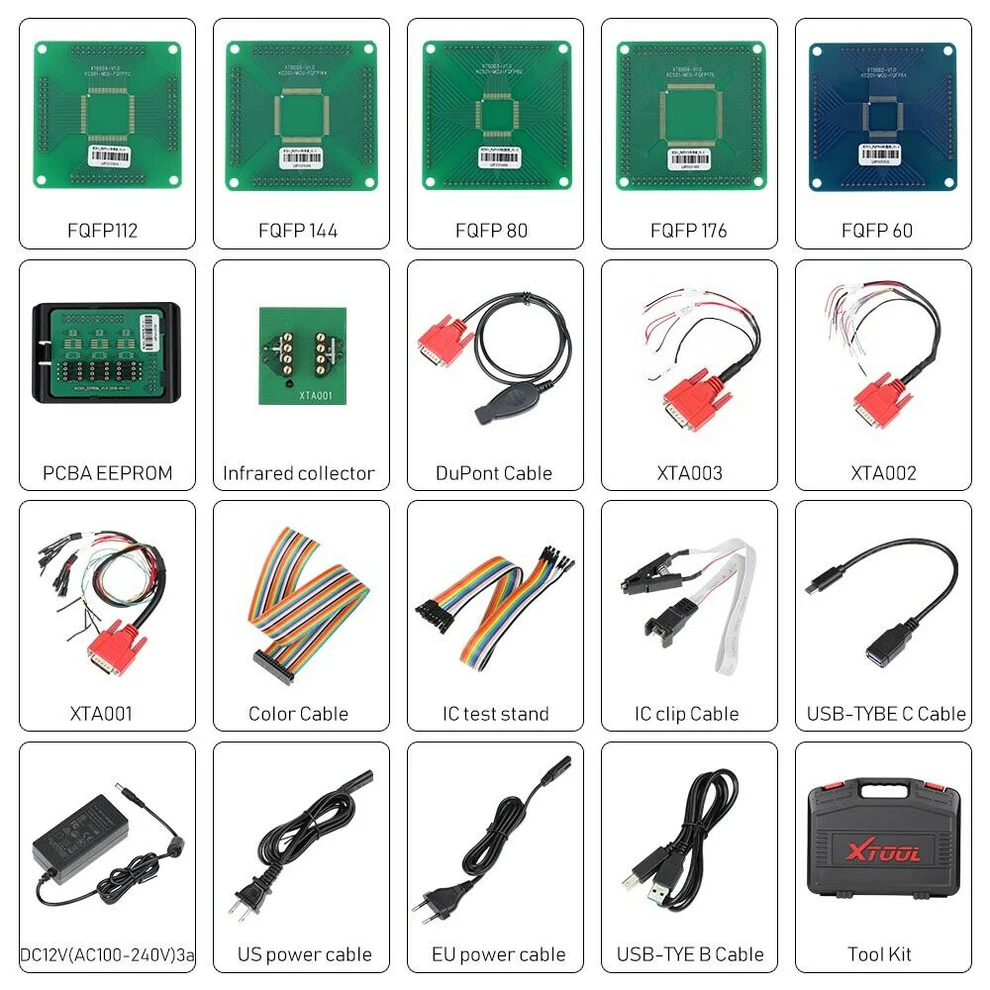

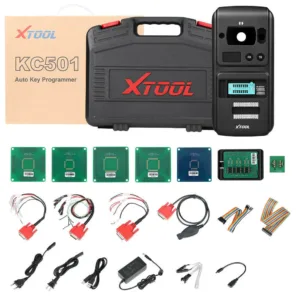

I paketet ingår

• 1 × KC501 Key & Chip Programmer (huvudenhet)

• 1 × Verktygslåda

• 1 × Kvalitetscertifikat

• 1 × Packlista

• 1 × Bruksanvisning

• 1 × Testplugg

• 1 × MCU FQFP176

• 1 × MCU FQFP144

• 1 × MCU FQFP112

• 1 × MCU FQFP80

• 1 × MCU FQFP64

• 1 × XTA001 klämma

• 1 × XTA002 klämma

• 1 × XTA003 klämma

• 1 × IC-klämma

• 1 × IC EEPROM-kontakt

• 1 × EEPROM-adapter (med fäste)

• 1 × 26-pins kabel

• 1 × 24AWG kabel

• 1 × USB Type-B kabel

• 1 × USB Type-C kabel

• 1 × Laddare med nätkabel

• 1 × Mercedes Benz infraröd kabel
